什么是PCB扇孔？PCB設計中對PCB扇孔有哪些要求？深圳宏力捷是專業PCB設計公司，可承接多層、高密度的PCB設計畫板及電路板設計打樣業務。接下來為大家介紹PCB設計中對PCB扇孔的要求。
什么是PCB扇孔？
PCB扇孔：PCB設計中的一個術語，這個是一個動作，通俗的理解就是拉線打孔。
PCB設計中對PCB扇孔的要求
1、過孔的主要作用是用于信號的換層連接，設計中使用過孔必須要在不同層連接信號，不能只連接一層，導致其產生STUB。散熱過孔除外。
2、同一設計中選用的過孔數量不宜過多，一般不多于3種。常規過孔大小為8/16、10/22、12/24,特殊情況下可選用8/14、10/20、10/18類型過孔，HDI設計一般選用4/10、4/8類型激光孔。一般優先選擇過孔孔徑大的類型，可提高生產的合格率，減少生產成本。2層板原則上選擇12/24類型過孔設計。
3、過孔選擇須考慮板厚、孔徑比，對于板厚較厚的設計，須選用大的過孔類型。有特殊銅厚設計要求的，優先選用孔徑大的過孔，如條件不允許，及時與板廠溝通其生產能力要求。
4、選擇過孔類型及設計數量應考慮其載流能力。為保證設計余量，有空間會按計算的2倍數量處理，可以基于設計具體要求進行選擇。
5、過孔扇出要考慮其間距，要求2個過孔之間保證能過一根信號線，防止過孔破壞地與電源的完整性。2個過孔之間的中心間距建議在1mm以上（39.37mil）。
6、IC扇出優先選擇外側，有多排盡量調整地與電源的信號過孔扇出到管腳附近。左右2邊過孔應保持在同一水平線上，以方便內層布線。
7、電容扇出應保證其到供電管腳環路最小。過孔避免打到盤上，以免造成焊接不良，增加生產成本。一定要打盤中孔應將孔打在管腳邊緣，不能打到中心位置。
8、板邊須沿著板框內縮的位置，打一圈GND過孔，過孔與過孔的距離在50-200mil左右。

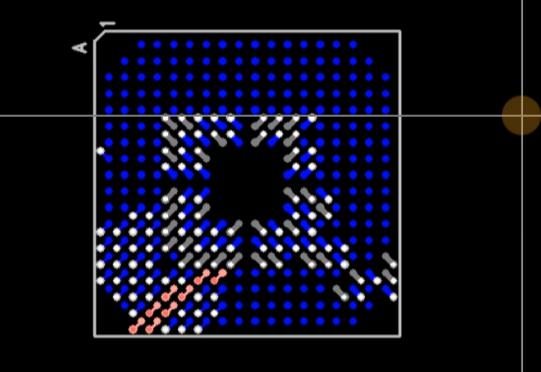

9、BGA器件扇出時，過孔應打在2個焊盤對角線中心，并向四周扇出，中間十字通道禁示打過孔，保證其電源通道的載流能力。
10、BGA器件扇出時可考慮將前面2排孔拉出去一段距離，拉出去的過孔要與BGA中間的過孔盡量保持對齊，以方便BGA器件信號的內層出線。
11、一般可根據BGA器件間距，估算每層出線的數量，規劃出所需設計板層。一般1mm間距以上的，一個通道可以布2根信號線，1mm間距以下一個通道過1根信號。0.4mm間距一般只能進行HDI設計。
12、器件大于0805封裝的，建議采用十字連接處理。大面積鋪銅的通孔焊盤一般采用十字連接處理，特別是對于多層板的GND網絡通孔管腳，防止焊接時散熱過快導致焊接不良。
13、多層板設計時，避免大面積無銅情況產生，以防某一區域內在多層都無銅存在，板子上各處密度差異過大，溫度變化時熱脹冷縮導致板子出現彎曲，特別是面積比較大的。
14、PCB設計完成后，須對板子上的銅皮進行修銅處理，將銅皮尖角消除，須檢查PCB上的孤銅，嚴禁孤銅的存在。
15、差分信號換層時，其換層過孔附近必須添加GND過孔，保證其回流路徑短。
16、差分信號2個過孔中間，所有層保持凈空，禁示其他信號通過。
17、差分信號出線方式應保持耦合與對稱，盡可能的減少不耦合長度。
18、BGA器件扇出時為了方便濾波電容擺放，可將電源和地孔進行合孔處理，一般允許2個管腳合用1個過孔，不允許多個管腳共用1個過孔。設計時應盡量避免合孔處理，以保障電源和地的載流能力。
19、建議在高速連接器的每個地焊盤至少打一個地通孔，并且通孔要盡量靠近焊盤。
